交警應急指揮室方案
一、工程基本情況簡述
交警應急指會議室（以下簡稱會議室），系統集視頻數據、音頻數據，為會議室信息系統的常規會議、常規工作提供一體化工作平臺。，并提供豐富的擴展接口，系統制定合理工作預案模式、預案，實現人性化的操作，簡單高效，"一鍵開關"系統。
二、系統功能要求
會議室目前會議室設備簡陋，操作不方便，難以保證日常會議的正常進行，為保證正常工作的開展特提出建設方案，會議室占地面積約12M(L)*8M（W），會議室已經建設好橢圓形會議桌7.6M（L）*2.2M（W），一套擴聲系統。
為緊密結合用戶需求，實現了日常政務會議、音頻會議等。展示和發揮會議室實現最大的功能，對顯示系統、擴聲系統、網絡系統、會議系統進行如下建設：
顯示系統
現行會議室采用家用型投影機，具有清晰度低可視距離近的缺陷，會議室占地面積較大，對于坐席單元較遠的情況，不能直觀的、有效的瀏覽投影顯示的內容，本案根據圓形會議桌的尺寸內增加8臺19寸液晶的LCD控制臺，同步顯示投影機的內容。不用時降下LCD控制臺，需要使用時升起即可，能有效的保證會議室的美觀和實用性。
擴聲系統
會議室采用的擴聲系統年代久遠，功率低，電流聲大等特點，不能抑制話筒帶來的嘯叫缺陷，本案采用常規擴聲系統標準，調音臺、數字音頻處理器、電源時序器、功放和2只10寸音箱為音頻會議保駕護航。
集中控制系統
為最大限度簡化會議的使用操作難度，降低用戶對設備的直接接觸帶來的系列問題，本系統中配置一套中央控制系統，用戶僅需拿一臺平板即可對會議室內的擴聲系統系統，LCD控制臺的升降等設備進行管理和操作，做到"一鍵"開系統，"一鍵"關系統功能。
三、系統設計目標
根據甲方需求，為達到即簡潔又方便，并保證多功能、高品質會議質量目的：會議系統是以現代圖像技術、計算機技術及通訊技術于一體的集成，它主要采用高亮度和高清晰度的大屏幕投影設備、多媒體系統、各類專業化的視頻設備、高音質的音響系統、全自動的中央控制系統、監控顯示等系統，經網絡連接，模塊化地將它們集成為一體，構成多種設備聲像合一的效果，滿足現代化會議室各種智能化要求。
四、設計原則
主動立體投影設備、主動立體融合設備、射頻同步發射設備、主動立體眼鏡設備、吊架、線纜輔材等設備組成。會議室內系統建設是一個綜合的、復雜的、多功能的技術系統建設，主要由顯示系統、音響擴聲系統、智能化中控系統、會議跟蹤系統、數字會議發言/討論系統、綜合布線系統等幾個子系統有機的組合起來，并保留各種途徑與其它系統的接口，擴充系統功能。綜合布線系統是其余幾個系統的有力支撐。是一項體系復雜、集成難度高的系統工程，因此系統建設和設計遵循了如下原則：
實用性原則
系統的性能指標應能夠滿足網絡內各項業務對處理能力的要求。整個系統的性能應當是可靠的，便于管理的。能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，所采用的設備應當是易于管理維護。先進性原則
設計立足先進技術，采用的先進的系統結構、開放的體系結構以適應大量數據傳輸以及多媒體信息的傳輸。使整個系統在國內三到五年內保持較高的水平，并具有長足的發展能力，以適應未來網絡技術的發展。，和系統使用當中的科學性。可靠性原則
整個網絡方案選用高可靠性的網絡設備，并在設計上采用備份冗余式的設計，保證了網絡的可靠性。要為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例最大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。安全性原則
在系統設計中、既考慮資源的充分共享、更要注意信息的保護和隔離，即系統的安全性和保密性。高效性原則
在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到經濟性的目標。五、 集控中心工程建設需求分析
5.1 顯示系統（由LCD控制臺和投影機共同組合完成）
顯示系統：會議室內的顯示系統有LCD控制臺上安裝的19寸8臺LCD液晶顯示器和會議室內所帶的投影組合完成。
LCD控制臺（既液晶升降器），需要使用顯示屏?xí)r，隱藏在會議桌內部的升降機把顯示屏從會議下面升到桌子表面；當不使用顯示屏?xí)r，升降機自動下降，顯示屏隱藏在會議桌內部，防盜、防塵；是一種專門用于臺式電腦顯示器的放置，以調整辦公姿勢的電腦升降臺座。不用將眾多顯示器堆放在辦公桌上，也不用擔心顯示器被盜或損壞，同時還保證桌面整潔美觀，節省空間。只需在現有辦公桌面上開一個孔放置一個升降臺座，將顯示器用螺絲鎖定在升降孔的支架板上，用遙控就可實現自動升降。 當需要用時隱藏在電腦桌內的升降機把顯示屏從會議桌下面自動升到桌面并仰成一成角度（產品也可以手動調節仰角度）：當不使用時顯示屏可自動下降隱藏于電腦桌內部，并自動關門使桌面保存平整，且液晶屏自動斷開電源，從而實現會議高效、桌面美觀、節省空間的目的，使用起來非常方便。具有防盜、防塵保持桌面平整，美化桌面等功能；DLP相對于其他兩種拼接的優點在于其拼縫小，操作維護簡單。
5.2 信號管理系統
信號管理系統：會議室內的顯示系統由投影機和LCD控制臺組合完成共計9顯示單元，保證信號的多樣化，此次配置BOC-0416AVGA帶音頻的VGA矩陣切換器一臺完成信號的分配與調度。矩陣切換器就是將一路或多路視音頻信號分別傳輸給一個或者多個顯示設備，如兩臺電腦主機要共用一個顯示器，矩陣切換器可以將兩臺電腦主機上的內容任意到同一個或多個顯示器上。 矩陣切換器是一類切換多路信號的輸出的設備。

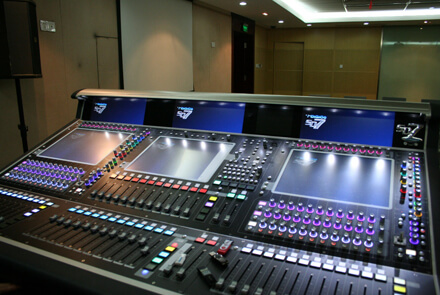

5.3 擴聲系統
根據展示中心的定位，其對擴聲方面的需求是以語言擴聲為主，兼顧音樂還原，因此我們建議采用以下標準進行擴聲系統設計：《廳堂擴聲系統設計規范》GB50371-2006，多功能類 擴聲系統聲學特性指標一級標準。發言擴聲系統的建設目標
聲場的均勻度和清晰度：解決聲場均勻度和清晰度問題，實際就是做好揚聲器的選型與安裝，如何在既定的建聲條件下選擇適合的音箱和安裝的位置成了解決這一問題的關鍵。 在會議指揮使用模式時，首先要考慮的是語言的清晰度。所以，如何解決語言清晰度問題是整個擴聲系統設計的關鍵！
因此在系統設計方面我們將解決語言清晰度和可懂度作為語言擴聲的首要原則。整個系統追求頻域?qū)?、頻響特性平直、失真小、有足夠的傳聲增益，聲場分布均勻。
6.4 信號控制系統
信號控制系統是對集控中心聲光電設備的控制與操作，通過編程可以將矩陣的輸入視頻源和輸出設備以圖標和中文注釋相結合的形式顯示在無線觸摸屏上，所有操控只需輕輕一點，即可完成。簡化了操作人員的程序步驟。集控中心配置一套BOC-MT3000S會議室中控系統，通過RF433MHz，使用無線觸摸屏和電腦實現對受控設備的控制。
受控設備包括顯示設備、視頻切換設備、圖像控制設備、音頻處理設備等，可通過觸摸屏或控制面板進行操作，滿足會議、報告、培訓、展示等綜合應用，并可根據不同的應用場景，通過無線觸摸屏調用相應的顯示模式。
6.5 手拉手會議系統
傳統的會議系統，一般采用有線式話筒或者無線式話筒，配以專業的會議功放和會議音箱即可完成會議括聲任務。當有多人需要同時發言時，往往把話筒進行傳遞。在電路結構上，傳統的會議系統的話筒是放射狀連接，即話筒線從調音臺開始，有幾只話筒就放幾根話筒線接到末端的話筒上。放射狀結構在實際使用時，由于每只話筒一根線連接與調音臺，所以圍繞調音臺出來的線又多又雜，平時容易拉扯、纏繞、打結，不易管理；出現故障后檢修也相對麻煩。傳統會議系統的好處是一路話筒出現故障，不影響其它話筒使用。
拉手會議系統：它采用話筒首尾串聯連接的方式，即第一只話筒接到會議主機后，從第一只話筒引出一根線接上第二只話筒，然后從第二只話筒引出一根線接到第三只話筒，依次串聯幾十個，因此得名手拉手會議系統；所有話筒采用幻象電源供電。手拉手會議系統的功放與音箱部分和傳統的會議系統相同，所不同的是會議話筒和會議主機部分。手拉手會議系統由會議主機（也稱中央處理器）、主席單元、代表單元、分支連接線組成。手拉手會議系統的優點：采用串接連接，接線簡單，有互控功能。
六、系統主要設備介紹

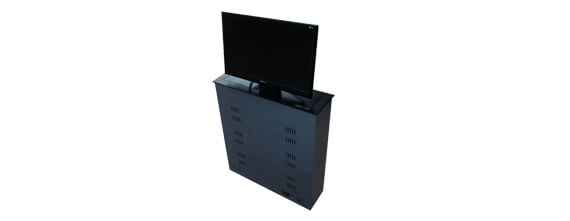

6.1 BOC-UD19B 19寸液晶升降器
BOC-UD19B 伯奧克19寸液晶升降器用于高級多媒體會議系統,監控系統,軍事指揮中心,教育多媒體中心,高級辦公系統,辦公家具等 ，有著安裝方便，鏈接簡單，操作便利等特點。
產品特性
●采用英國名牌SYKES插齒機生產的精密齒條，升降快速平穩。
●選用SYNC靜音電機,經過CE認證；穩定性強.抗震性好.無噪音。
●配備全英文標識的控制按鍵，上升鍵UP，下降鍵DOWN，暫停鍵STOP，前仰角REVERSE，后仰角SHUN。
●單機使用和通過中控實現集合控制，支持無線網絡控制RS232,RS485。
●配備多功能遙控器，可以任意分組，任意組合升降， 控制方式多樣化，操作簡單方便。一部到位的設計，一鍵控天下的感覺，讓你用的放心，省心。
●可配套中央控制系統使用，讓操作更加智能化。

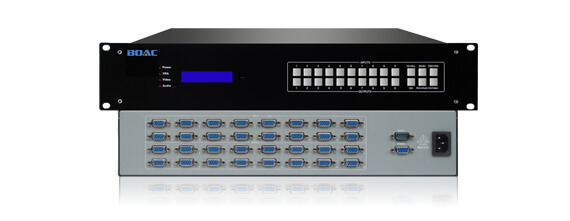

6.2 BOC-0416AVGA VGA矩陣切換器
BOC-0416AVGA VGA矩陣是研發生產的一款4通道輸入輸出VGA信號高清矩陣產品，可連接4個不同的VGA信號及立體聲輸入源, 16個不同的VGA接收顯示設備及音頻輸出。VGA系列矩陣切換器采用性能極高的專業矩陣處理芯片，輸出更加穩定，圖像清晰無重影。信號頻寬達650MHz，帶有斷電現場保護，LCD液晶顯示，內嵌智能控制及管理軟件，提供RS232通訊接口，可以與PC，遙控系統或各種遠端控制設備配合使用。廣泛應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
產品特性：
●支持音視頻同步、異步切換；
●實現自動增益技術, 帶有斷電現場保護功能；
●自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；
●提供最多32組用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用；
●支持多個通道的信號定時切換；
●可以通過矩陣控制服務器IP地址對矩陣進行遠程控制；
●支持面板控制、遙控控制、串口多種控制方式；
●支持面板按鍵、遙控器按鍵鎖定功能，有效防止誤操作和觸發；
●支持恢復設備出廠設置，清除一切有效或無效的操作；
●前面板LCD通道狀態顯示、功能菜單顯示；
●LCD具有屏幕保護功能，定時屏保；
●蜂鳴器開關設置，可設置蜂鳴器的打開與關閉；
●安裝快捷，操作簡單。

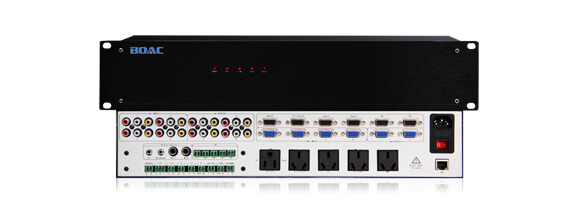

6.3 BOC-MT3000S 中控系統
BOC-M3000S是一個全新驅動控制技術，它對一個復雜的控制應用來說也是經濟的解決方案，應用于智能家居、高檔豪華酒店、高檔寫字樓、各企事業單位等；其心臟是基于新的工業級120M時脈沖處理器，內置128MB記憶體，內置程式存儲，提供硬體軟體相結合、遠程升級、時間表計劃；采用的雙總線系統，可對帶RS232/485/422/IR/IO/AC的設備進行管理和設置，與它的高速輸入/輸出總線結構配合，提供高速運行處理的能力；由于它的高速度，大記憶體和革命性的雙總線結構，設計可靠，它是整個音頻/視頻行業先進的解決方案之一。
產品特性：
●5路獨立可編程紅外發射接口，可遠程控制多臺紅外遙控設備；
●4路I/O接口，可實現觸發系統開關、遠程計算機開關控制、連接門磁開關或鎖控面板同時支持設備防盜報警功能；
●1路防盜報警輸出接口；
●2路6.3mm話筒輸入帶卡拉OK混響功能；
●5路RS-232控制接口，獨立可編程，可分控多臺投影機或第三方通訊設備，如：信號切換器、電源控制器、調光器、讀卡器等；
●1路RS-485接口；
●2路DC12V電源接口，可接電控鎖或其它DC12V供電的設備；
●4x2視頻矩陣切換，帶遠程選送及監視，視頻頻寬100MHz；
●6x2音頻矩陣切換；
●3x2 VGA接口帶400MHz長線驅動器，支持數字電視或數字影碟、數字實物展臺；
●2路專業數碼音量、音色控制模塊，可進度拖拉控制，更加直觀；
●5路強電電源控制，包含投影機、電動屏幕、功放、計算機、擴展設備電源；
●控制界面全面支持Windows9x/2000/XP/NT/windows 7/windows 8操作系統；
●多種投影機RS-232控制代碼；
●內嵌式紅外學習功能，無須配置專業學習器，使用更簡單，存儲更可靠；
●內置投影機燈泡檢測延時電路，實現電動屏幕連動和完全保護投影機；
●一鍵式聯動控制管理功能；
●可選配網絡控制模塊或擴展網絡視頻服務器功能，實現遠程集中排程控制。
6.4 BOC-7000CMP 7寸彩色觸摸屏
伯奧克中控系統搭載的彩色7寸觸摸屏既是用戶手持操作終端，自帶WINCE操作系統，用戶僅需拿著7寸觸摸屏對會議室內的設備即可操作。
硬件特性
●采用真彩TFT、顏色值rgb；
●Led背光、亮度可調；
●高分辨率寬視角 16:9 800X480 7寸TFT LCD顯示屏；
●80米超遠控制距離無線傳輸（空曠地方），可擴充網絡、wifi功能；
●32位ARM9處理器；
●SRAM：64M，可擴充； FLASH：64M 閃存，可擴充；
●連續工作時間：8小時，可擴充；
●待機時間：240小時，可擴充；
●通訊頻率：雙向433MHz；
●控制識別：頻段和ID地址0000～FFFF，軟件設置；
●外接適配器：30W DC9V/30A；
●輸入電源：100V～240V 50/60Hz；
●充電時間： 4.5小時（Max）；
●RS323/USB工程下載；
軟件特性
●支持繁體簡體中文、英文顯示功能；
●支持系統日歷設置，坐標校正，亮度調整，睡眠時間設置，事件聲音選擇，電量、信號顯示；
●支持在線更新底層程序，方便客戶定制功能；
●支持對象、面板、按鈕、任務計劃、圖像、多頁面、控制中心、定時器、時間、進度條、文本、組合框、動畫等控件；
●可擴充mp4、flash、網頁、可視對講等功能；
6.5 BOC-800MT 會議主機
BOC-800MT系統功能全面，能依據使用者不同的要求，采用不同的操作模式，來管理會議討論?？梢耘c同聲傳譯、有線/無線語言分配系統結合使用。
BOC-800MT系統可以連接電腦進行操作，也可脫離電腦獨立工作。由主機面板選擇系統控制模式：電腦控制模式和主機控制模式。本主控機功率為400W，單臺主機可帶60套代表/主席 單元，單臺主機加擴展的通信能力最多可達到240臺。
產品特性
●主控機與會議系統單體連接之數位控制及聲音信號采用同一電纜傳送（八芯）；
●可獨立運作或是外接電腦結合軟體同步聯動操作，實現多種會務管理功能(會議模式或操作：指定發言、自由發言、申請發言及先進先出發言等)，可實現表決、影像定位跟蹤之功能；
●單機可實現下列幾個會議功能：開放式會議、限制發言、先進先出、表決、影像定位跟蹤；
●系統具有較好音質聲音通道效果；
●具三種會務管理模式: a> 開放模式(Free) b>n先進先出(FIFO) c> 限制發言（LIMIT）；
●可選擇同時發言之麥克風數1-9支(含)或全開放式發言；
●內建視訊介面，可實現發言者定位跟蹤之功能；
●內建表決/選舉介面，可實現表決/選舉/評議功能；
●面板具有LCD液晶顯示，122x32點陣顯示會議模式。面板上具有功能鍵、旋鈕供系統設定及調節之用；
●具一組音頻訊號輸入端子，可外接CD播放機等音源輸入設備；
●具一組MIC輸入端子，可外接手握簡報MIC及無線MIC等信號；
●具3組音頻訊號輸出端子，可外接錄音或音響設備；
●頻率響應:40HZ～16KHZ；總諧波失真:小于0.1%；
●內建1.5W監聽喇叭，并具音量調節；
●消耗功耗:400W；
●采用220V－240V～ 50Hz-60Hz交流供電；
●可安裝于19英寸的標準機柜中。
6.6 BOC-800MTD 會議話筒
BOC-800MTBDZ具有評議功能（脫離電腦可以由ID編碼為001的主席單元控制實現表決功能）. 設備具有160*32的LCD顯示屏，對比度可以自調，具多種語言菜單自由選擇，（中文簡體、中文繁體、英文）。
產品特性
●采用臺面可移動式設計；
●采用全新數控化設計；
●單元由系統主機供電。輸入電壓為DC24V，屬于安全范圍；
●單元具有8P-DIN插座用于系統"T"型連接；
●可繞式電容麥克風，并配可更換式防風罩；
●話筒桿具有加長型可供選擇；
●麥克風網頭具有環形紅色光環，可顯示麥克風發言狀態；
