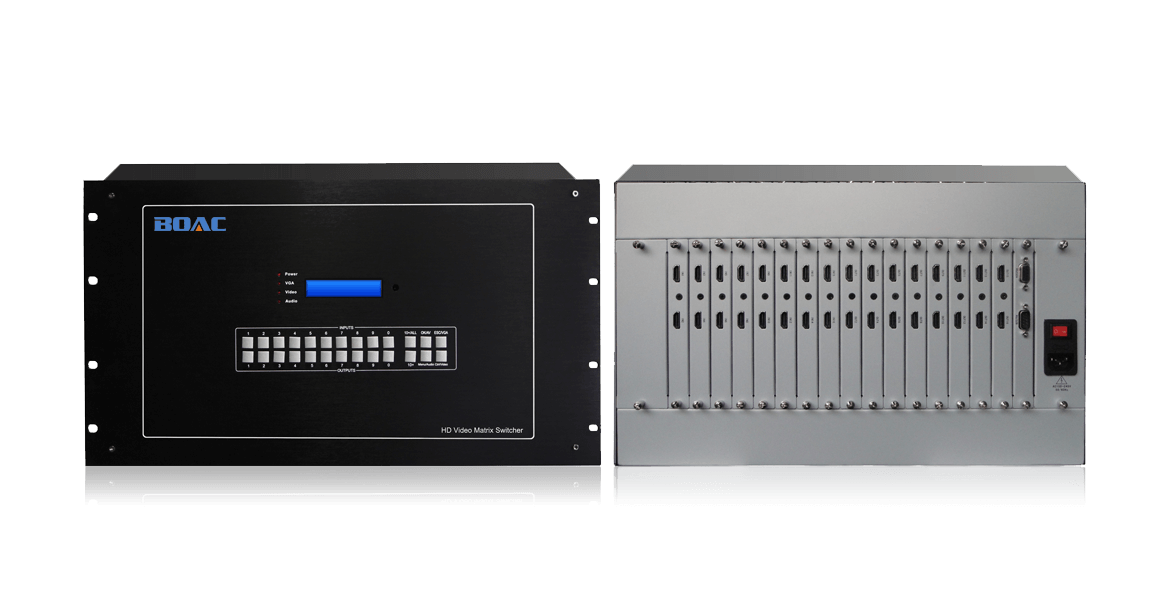

模塊化的結構設計(16路以上)
模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；
HDMI高清矩陣切換器
產品簡介

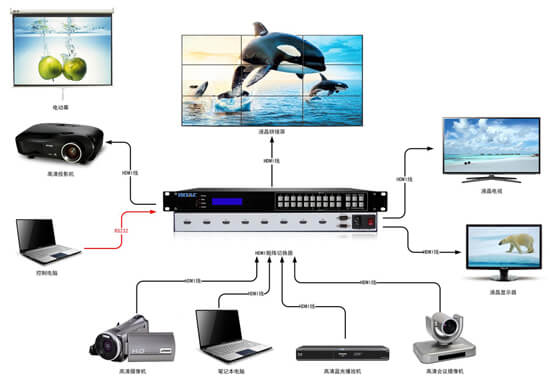

伯奧克HDMI系列矩陣是伯奧克研發生產的高性能數字矩陣切換器，用于將HDMI信號從多個信號源路由至任意或全部 具有HDMI功能的顯示設備。這些與HDMI 1.3兼容的矩陣切換器支持高達1920x1200和 HDTV1080p/60的分辨率，并且符合HDCP標準，允許將一個信號源同時分配至一個或多個兼容的顯示設備。HDMI不僅可以滿足1080P的分辨率，還能支持DVD Audio等數字音頻格式，支持八聲道96kHz或立體聲192kHz數碼音頻傳送，可以傳送無壓縮的音頻信號及視頻信號。HDMI可用于機頂盒、DVD播放機、個人電腦、電視游樂器、綜合擴大機、數字音響與電視機。
- 接口: HDMI
- 帶寬：12.75Gbps
- 分辨率: 1080p
- 機箱:1-12U標準機架式
產品特性

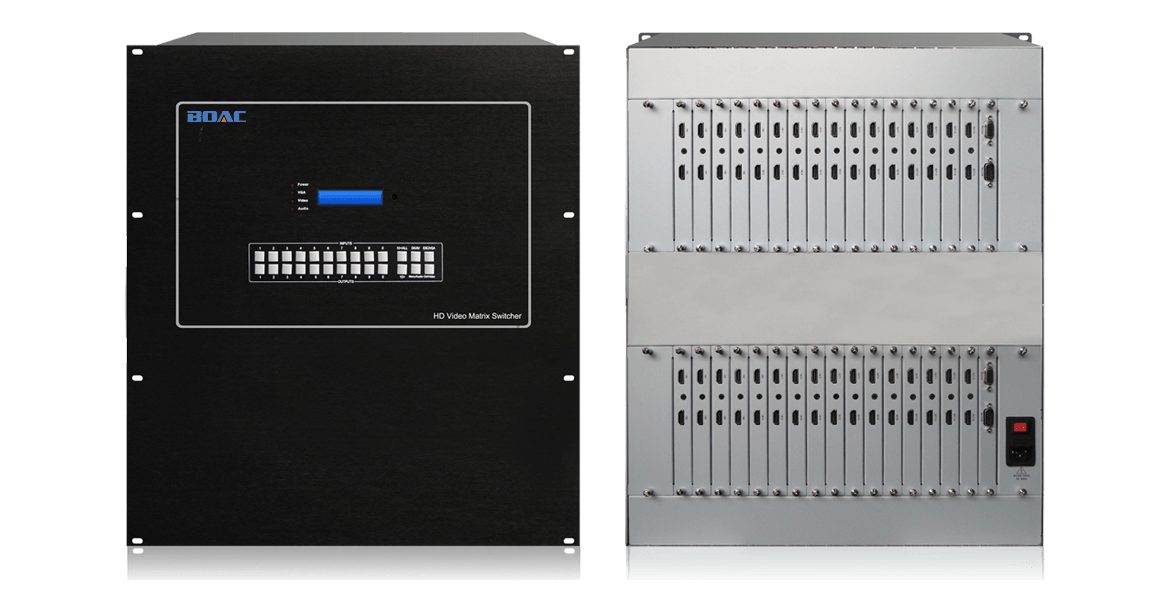

最大支持128路信號輸入輸出
支持4/8/16/32/64/128路HDMI信號作為輸入和輸出。(32路以上需定制)
4K超高清分辨率
使用專用驅動芯片，支持長線傳輸；高達12.75GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
高可靠電源系統
采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。
基本參數：
帶寬(速率) 12.75Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 HDTV 高清信號
信號接口 HDMI (A型19針母頭)
信號版本 HDMI1.3
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
帶寬(速率) 12.75Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 HDTV 高清信號
信號接口 HDMI (A型19針母頭)
信號版本 HDMI1.3
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
