FPGA圖像處理技術
采用目前功能強大的圖像處理芯片F(xiàn)PGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串擾抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種圖像處理技術及功能；
畫面分割器

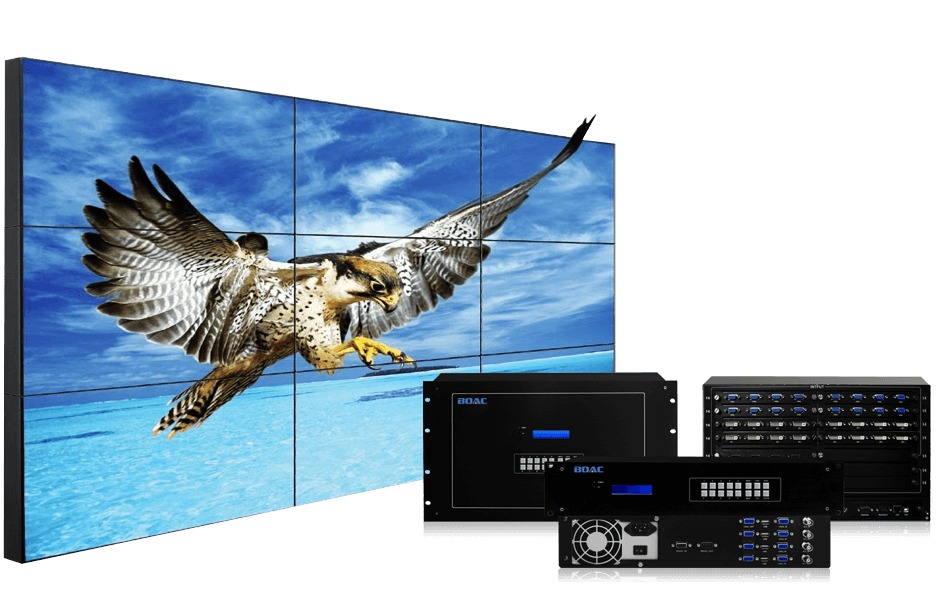

伯奧克畫面分割器

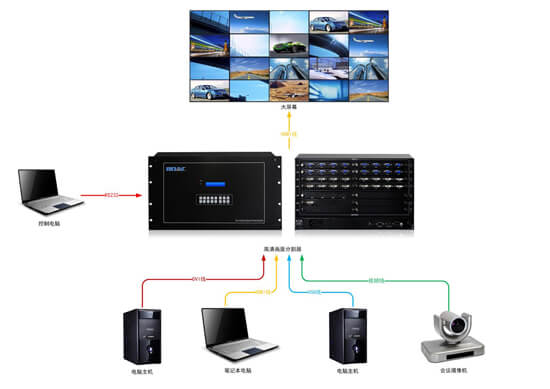

伯奧克高清畫面分割器能在單個屏幕上同 時顯示多個畫面。非常適合對畫質要求極高的圖像和視頻演 示應用環境,例如控制指揮中心,視頻會議,醫療設施,法 庭和會議室等。HDMI 輸入和輸出完全符合 HDCP標準,確保了受保護內容的正常播放。集成了高性能圖 像解析度轉換器和靈活可定制的畫中畫功能?？梢远ㄖ贫喈嬅骘@示,包括畫中畫窗口 的位置、尺寸、大小、優先級、畫畫凍結、邊框顏色選擇以及 文字標簽等。完美結合了畫面和窗口調整 控制,為無限制畫中畫定制應用提供便利。
- 支持HDMI、DVI、VGA、SDI等信號接口
- 通過控制軟件，可以實現多種其它個性化的顯示模式
- 開放了常用的控制代碼，可使用中控進行集中控制
- 高達12.8GBPS的電訊級交換核心，確保高清圖像無壓縮傳輸
圖像靜態存儲
圖像靜態存儲是一個強大的功能,捕 捉當前顯示的輸出圖像,并儲存在內存中用作背景顯示,還可以將BMP位圖通過以太網端口上傳到設備,調用做為背景。靜態的圖像可以加入到動態視頻或圖像窗口中供演示使用。還可以將捕捉的圖片作為BMP文件，并下載到PC上進行存檔。
技術參數
純硬件構架
采用純硬件構架，無CPU、無內存，開機只需要3至5分鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作。
高清信號輸入輸出
產品支持1920*1080的分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率；
USB切換功能
分割器是一款內置USB切換功能的圖像分割器，該功能完美解決了之前產品不能對視頻圖像和USB連接設備(如USB鼠標、鍵盤等)進行同步切換的問題。該產品功能將廣泛應用于各種視頻會議系統等場所，使用戶在使用該產品時更便利、更高效、更節省顯示設備并且節省更多的操作空間；
多種控制方式
可以利用基于Windows? 的高清畫面分割器控制程序進行控制和配置,或使用機箱按鍵、遙控器來遠程訪問并控制所有功能和狀 態參數,包括內部保存和調用窗口預設 以及畫中畫定制和虛擬視頻輸入配置；
數據運算能力強大
數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。
基本參數：
輸入信號 VGA/DVI/HDMI/SDI
輸入分辨率 單路可支持1920*1200
輸出信號 VGA/DVI/HDMI/SDI
輸出分辨率 1080P
系統控制軟件 隨機配送
控制類型：
控制方式 遙控、軟件
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
產品規格:
功耗 15W/路
供電 180-240VAC, 50Hz
工作溫度 0-40攝氏度
工作濕度 15-85%
機箱規格 2-12U標準機箱
輸入信號 VGA/DVI/HDMI/SDI
輸入分辨率 單路可支持1920*1200
輸出信號 VGA/DVI/HDMI/SDI
輸出分辨率 1080P
系統控制軟件 隨機配送
控制類型：
控制方式 遙控、軟件
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
產品規格:
功耗 15W/路
供電 180-240VAC, 50Hz
工作溫度 0-40攝氏度
工作濕度 15-85%
機箱規格 2-12U標準機箱
