五、產品介紹

5.1 BOC-HR0102P 弧形邊沿融合器

特點介紹：

支持多路Dual link DVI，HDMI高清輸入

BOC-HR0102P全數字高清弧形融合圖像控制器，支持1920X1200/60Hz的圖像輸入， DVI-I輸入接口兼容DVI-D，并支持Dual link DVI接口，并向下兼容Single Link DVI，分辨率支持到1920X1200/60hz，全高清的輸入通道保證了后端的點對點的圖像輸出顯示，信號通道流暢運行，并同時支持HDMI的高清數字 輸入接口，在未來的高清視聽標準下，無縫接駁多種影像設備以及視頻采集設備。

支持1920X1200/60HZ信號無損輸出

BOC-HR0102P是一款高端的圖像處理設備，輸出接口為DVI-I，同時兼容DVI-D接口，并有模擬信號同時輸出，可支持各種工程投影機和普通投影機。輸出分辨率為實時的1920×1200輸出，每路輸出為60Hz的刷新率。信號無丟失，像素?zé)o缺損，保證了投影設備的信源質量。

全真色彩還原

BOC-HR0102P，完全支持32位輸出色彩，全數字的內部通路，減少了AD/DC的轉化過程對于圖像信號的失真損失，保證了原色原彩的圖像輸出效果，多通道輸出的色彩一致性得到了保證，減少了調整色彩的后期工作。 視窗矢量放大 BOC-HR0102P的ApplicationPro.exe專用控制軟件，采用圖形化的界面，可以通過對于視窗圖形的任意縮放，完成對于畫面內容的放大縮小的控制，并不會局限于比例，大小。多路信號可以任意選擇大小。

融合帶自動羽化，像素級微調

BOC-HR0102P采用自動融合帶羽化的技術，可以自設定融合帶寬度然后完成融合帶羽化，減少了調試圖像融合器的時間，并且可以對于融合帶的寬度進行像素級的調節。

純硬件模塊化配置

完全的純硬件模塊化配置，可以通過增加輸入輸出模塊板卡的形式來完成圖像控制器的硬件升級，軟件只需修改配置即可完成對于控制器的操作。整機的可擴展性可滿足不同的配置要求。

無縫兼容各種混合信號

BOC-HR0102P在兼容高清數字輸入信號的同時，而且可以接駁入多種VGA，AV信號輸入，可以支持硬盤錄像機，視頻監控頭，普通PC，監控信號，DVD等不同的視頻接口，同時也兼容NTCS和PAL制式。

多屏單屏自主切換

BOC-HR0102P邊緣融合圖像控制器可實現多屏融合和單臺顯示的自由切換，用戶可以選擇多臺融合大畫面，也可選擇節能模式，只開一臺投影機，顯示圖像內容。

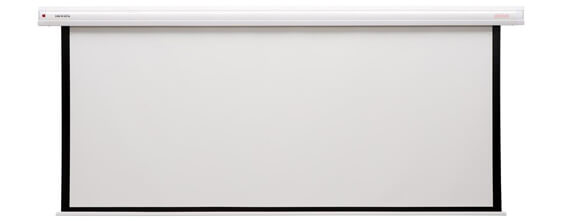

5.2 投影幕布

在多通道邊緣融合無縫顯示系統中，屏幕給觀眾以直觀的視覺感受，所以屏幕的選擇至關重要。選擇不合適的屏幕可能會破壞圖像的視覺效果，而選擇合適的屏幕則可以顯著改善畫面成像質量，并且能在各種不同的環境光線的條件下顯示高清晰，高對比度的圖像。

應用到多通道投影無縫顯示系統中的屏幕必須兼顧視角、增益、對比度、均勻度、平整度、抗環境光特性等多項指標。

綜上所述我們建議客戶定制融合專用金屬硬幕。它將完全滿足上述技術要求。

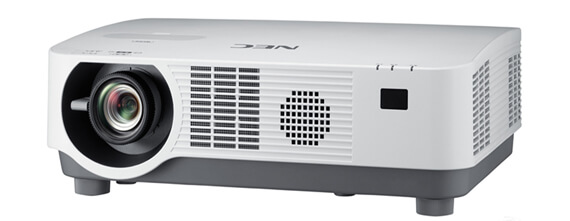

5.3 投影機

由于邊緣融合無縫顯示系統大都應用在顯示性能要求較高的特殊應用場所，對于設備的高可靠性要求也高，對其技術指標有更嚴格的要求。

分辨率：為了保證圖像不失真，用于邊緣融合的投影機只能使用其標準分辨率。為了表現圖像細節，投影機的標準分辨率至少應為1024×768。

亮度：在邊緣融合無縫顯示系統中，一般采用多通道大屏幕，要選用足夠高流明亮度的投影機，才能保證觀眾的沉浸感，要投射3個150寸的弧形屏幕，建議要采用6000流明左右的投影機。

對比度：邊緣融合對畫面的質量要求高，如指揮監控，視景等的應用，如果圖像對比度太低，會降低顯示場景的真實感。同時，對比度太低的投影儀做無縫拼接處理，效果很差。

亮度一致性、圖像還原度：亮度一致性是影響邊緣融合效果的重要因素之一。邊緣融合無縫顯示系統要求投影機的亮度一致性達到90%以上。

網絡連接控制功能：良好的網絡連接能力，便于中央集中控制或網絡遠程控制。

長時間的穩定工作：在邊緣融合無縫顯示系統中，投影機的穩定性是最基本的要求，尤其體現在監控系統中應用的投影機上。

我們推薦使用美國麗訊超寬幅的高亮度工程投影機。采用寬幅的投影機能使融合大屏幕更寬，從而加強客戶觀影時的沉浸感。
