完善的接口設計
獨立的RGB信號輸入輸出；采用5BNC母頭接口，接口連接緊密不易松動，支持各種RGB、VGA信號源；
RGB分配器
伯奧克RGB分配器

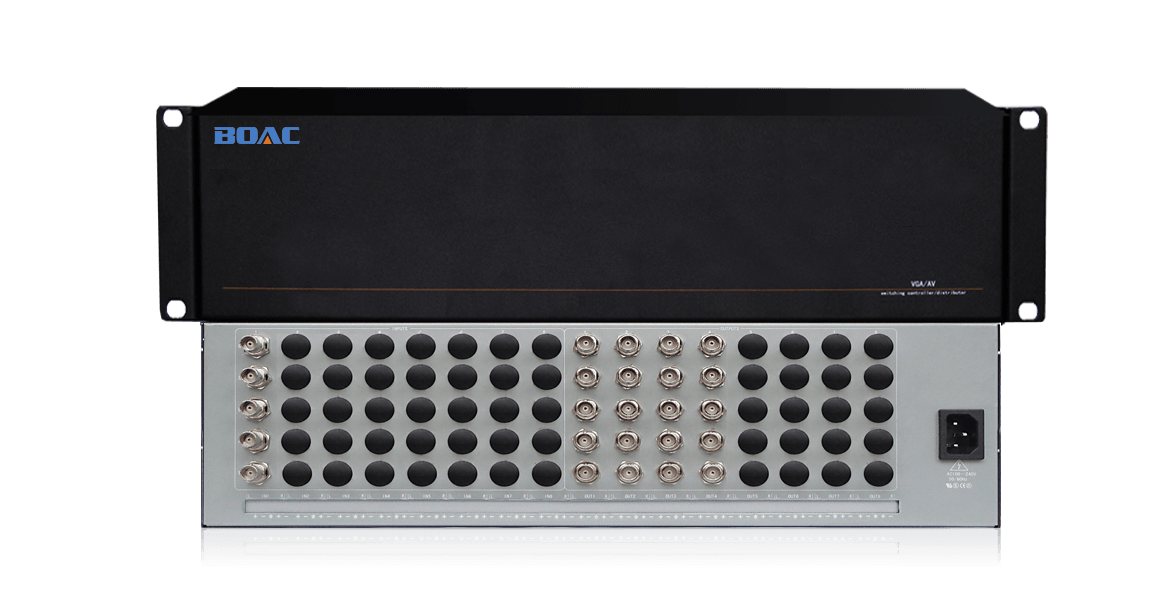

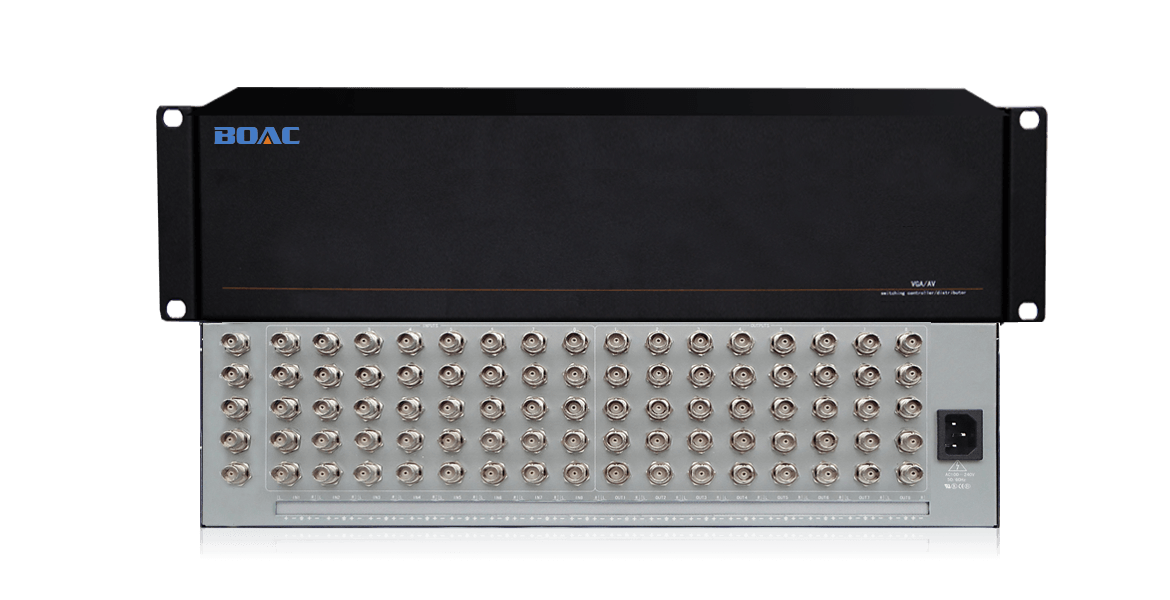

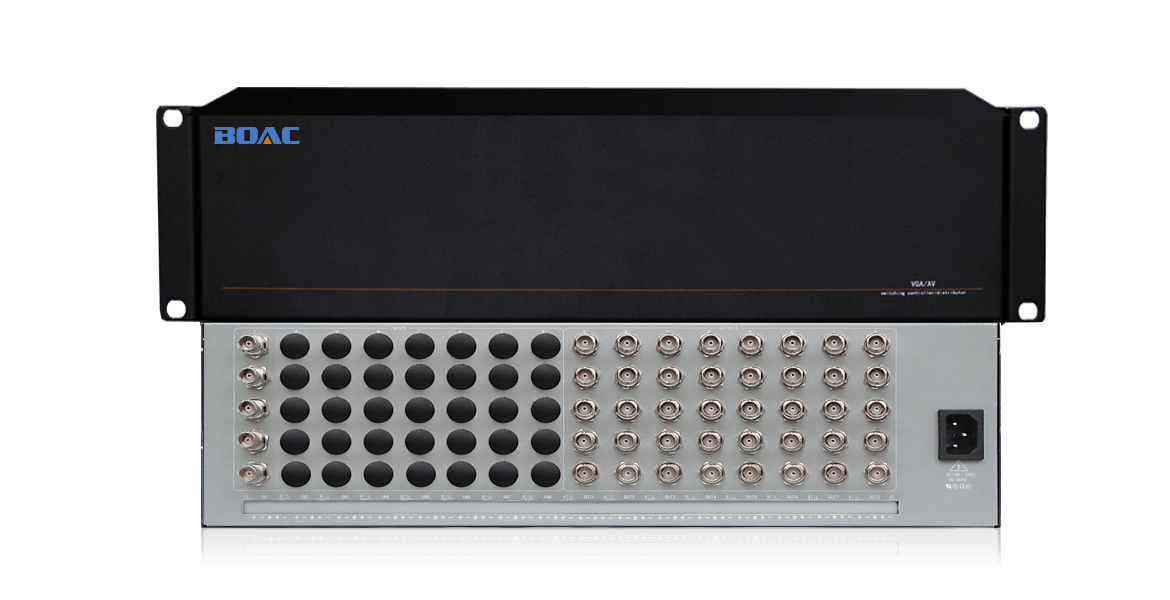

RGB分配器，是伯奧克生產的一款高性能的專業PC信號分配設備，用于將RGB信號分配復制為多路RGB信號，提供獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。由于VGA傳輸距離短，所以實際工程中為了傳輸更遠的距離，人們把VGA線拆開，將RGBHV五種信號分離出來，分別用五根同軸電纜傳輸，這種傳輸方式叫RGB傳輸，習慣上這種信號也叫RGB信號，其實本質上RGB和VGA是沒有什么區別的。 RGB分配器是專門為計算機高分辨率 RGBHV 信號的顯示分配而設計的高性能寬帶設備，該系列產品可廣泛應用于大屏幕投影顯示工程 、電化教學、指揮控制中心、多媒體會議室等場合。
- 帶寬: 450MHz
- 接口: 5BNC
- 接口數量: 2/4/8/16/32（32以上需定制）
- 機箱: 3-6U標準機架式
產品特性
支持多路信號輸出
支持2/4/8/16/32/64路RGB信號輸出，可帶音頻（可選）。
穩定的性能
高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；
高分辨率
輸出最高分辨率可達1920X1080 P60，亮色度干擾：-55dB@5Mhz；
高帶寬(速率)
帶寬(速率)可達400Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；
長距離信號傳輸
VGA輸出信號最大傳輸距離可達25米，應用更方便。
基本參數：
視頻帶寬 450Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1)
信號接口：
信號類型 RGBHV計算機模擬信號
接口類型 5BNC 接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式3-6U
視頻帶寬 450Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1)
信號接口：
信號類型 RGBHV計算機模擬信號
接口類型 5BNC 接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式3-6U
