輪巡與自動切換功能
自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；用戶自定義方案儲存與調用；
AV切換器
產品簡介

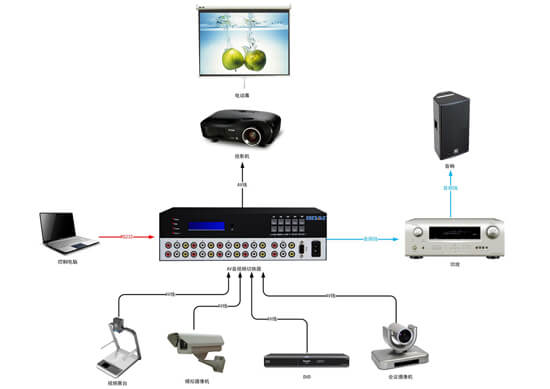

伯奧克音視頻切換器具有極高性能價格比的音視頻切換器，支持多路復合視頻(CVBS)和多路立體聲音頻信號(AUDIO)輸入，1路或帶2分配復合視頻(CVBS)和立體聲音頻信號(AUDIO)輸出。采用1U280標準金屬機箱，視頻采用標準BNC接口(可按要求改為RCA)，音頻采用標準RCA接口?？捎糜贙TV點歌臺、VOD視頻點播、影院劇院、電視節目制作、音視頻監控系統、多媒體會議室、電化教學系統、控制中心、展廳、音視頻系統會議室、電化教學、監控室等場合。
- 接口: 視頻:BNC/RCA 音頻：RCA/鳳凰端子
- 帶寬：150MHz
- 分辨率: 480i
- 機箱:桌面式/1-4U標準機架式
產品特性
最大支持64路信號輸入

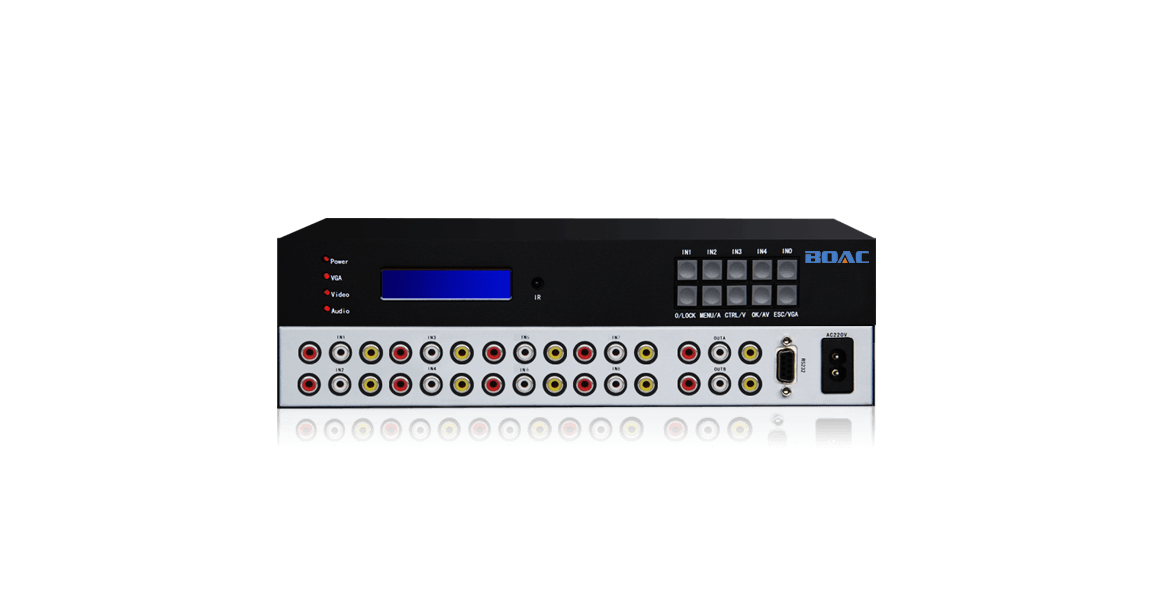

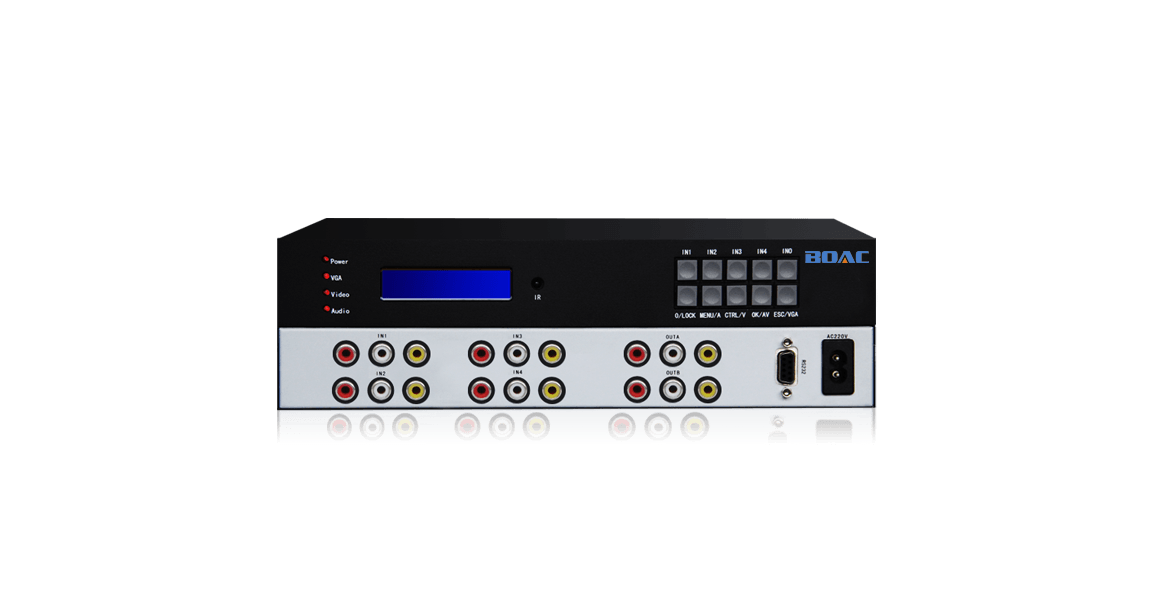

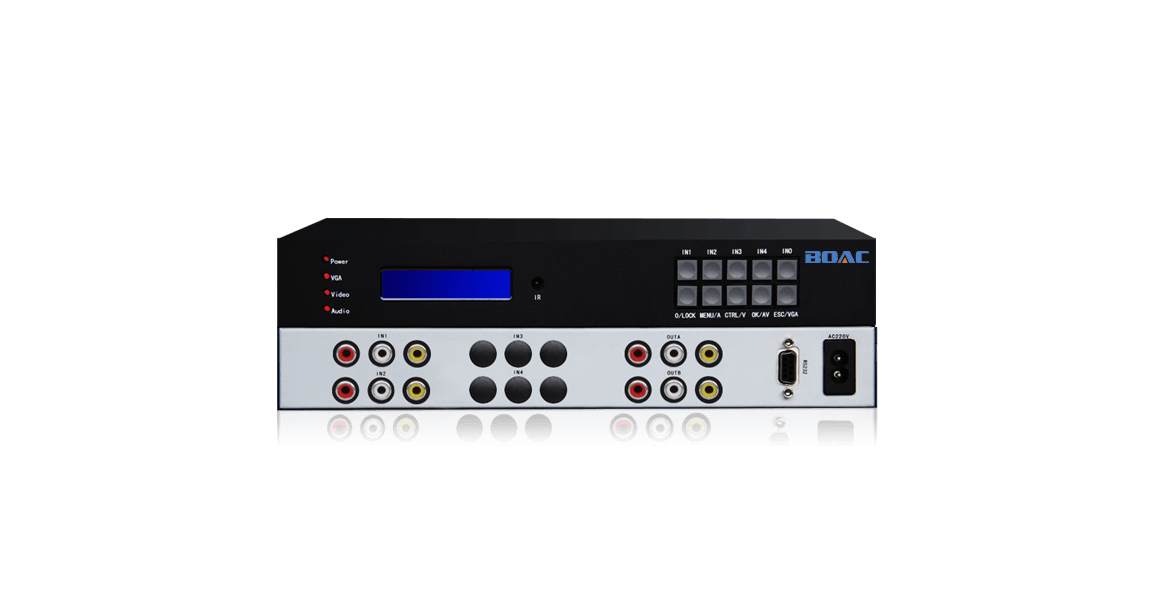

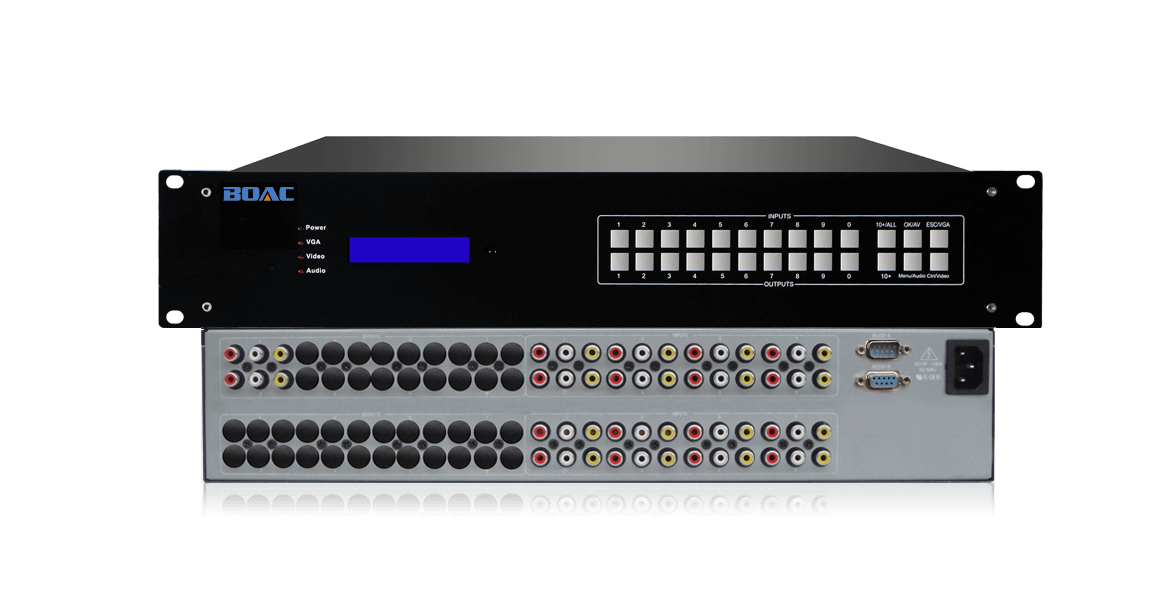

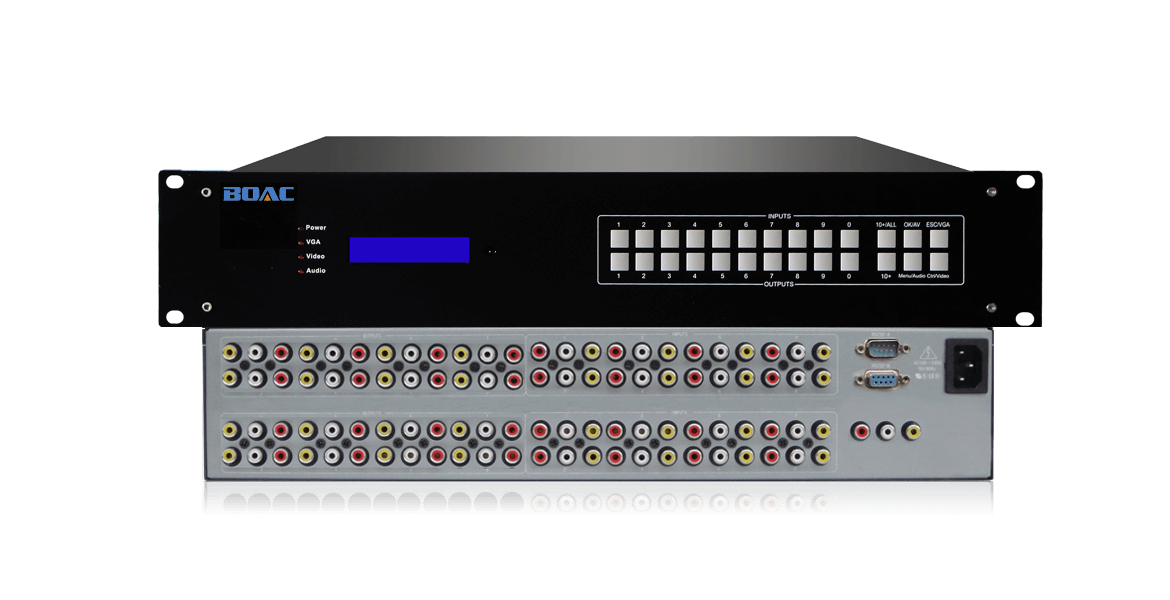

支持2/4/8/16/32/64路音視頻信號作為輸入。(32路以上需定制)
獨立音視頻輸入輸出
獨立音視頻輸入輸出；音視頻可分控，也可同步；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
IP地址對進行控制
可以通過控制服務器IP地址對進行控制。
基本參數：
帶寬(速率) 150Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
視頻接口：
信號類型 復合視頻信號
信號接口 BNC/RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻接口：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬(速率) 150Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
視頻接口：
信號類型 復合視頻信號
信號接口 BNC/RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻接口：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
