輪巡與自動切換功能
自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；用戶自定義方案儲存與調用；
SDI切換器
產品簡介
伯奧克SDI切換器是研發生產的將多路SDI信號分別傳輸給一個顯示設備，如兩臺電腦主機要共用一個顯示器,矩陣切換器可以將兩臺電腦主機上的內容任意切換到同一個或多個顯示器上。支持多種分辨率到1080p。用戶可以使用一個接收顯示設備選擇任意一個不同的信號輸入源，用戶可以通過遙控或者手動切換信號源。高清SDI切換器是新一代的數字音訊與視訊的標準接口產品，主要應用于家庭劇院市場。然而，市面上大多數的顯示設備如SDI電視等通常只提供一組SDI輸入端子，使用者必須不斷插拔線材以連接不同產品。使用者并可透過紅外線遙控器或前端面板按鈕，輕松切換所連接的各種數字裝置，大幅提升操作的便利性。
- 接口: BNC
- 帶寬：2.95Gbps
- 分辨率: 1080p
- 機箱:桌面式/1-4U標準機架式
產品特性
最大支持64路信號輸入

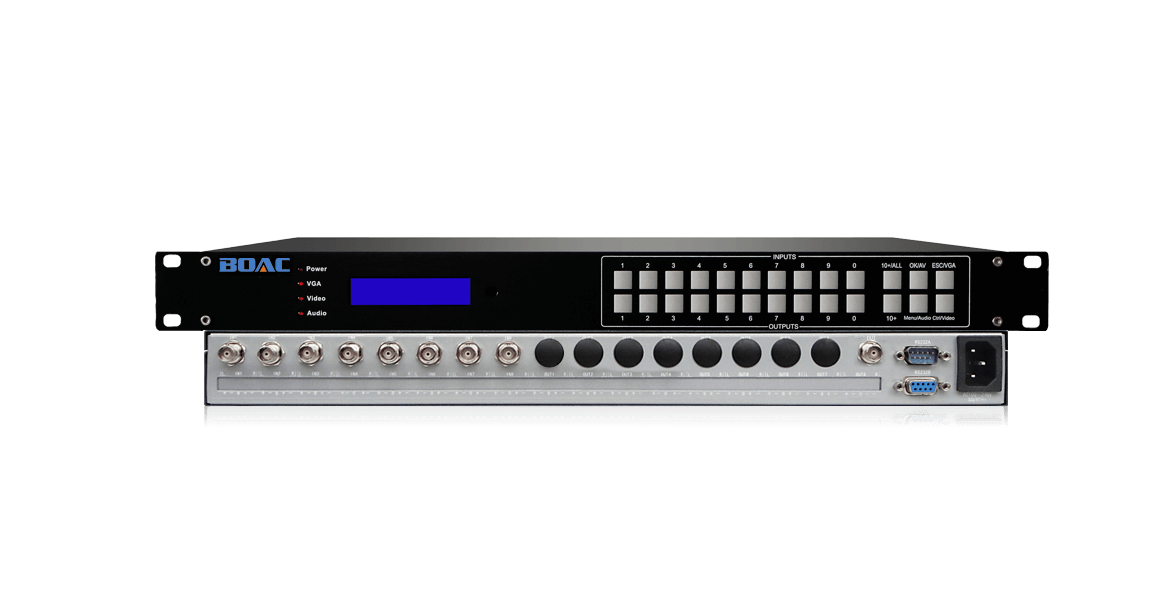

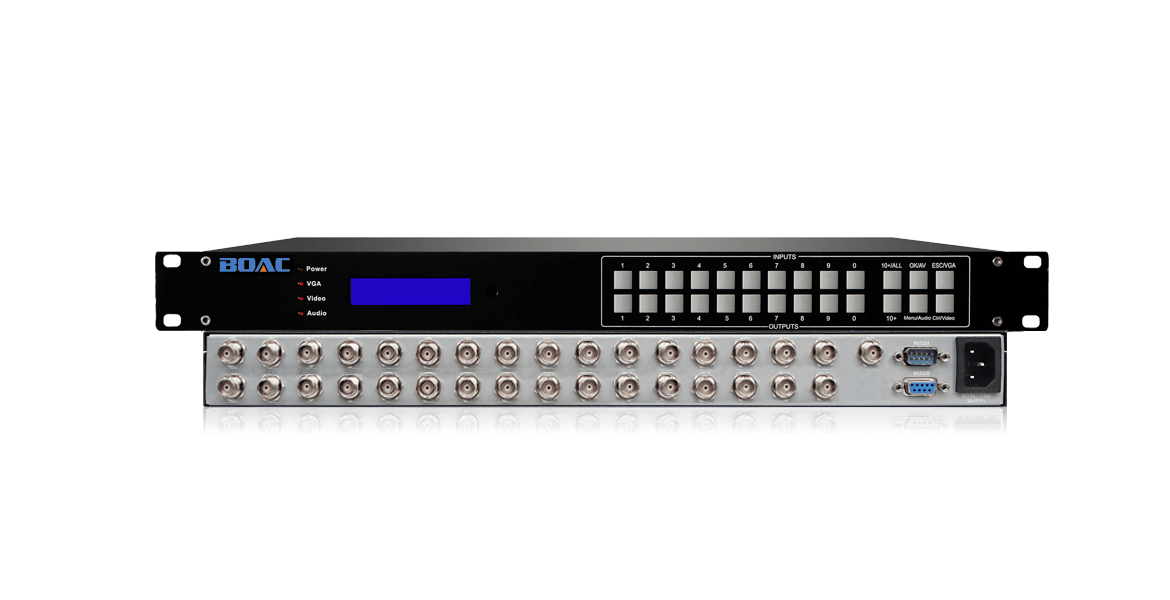

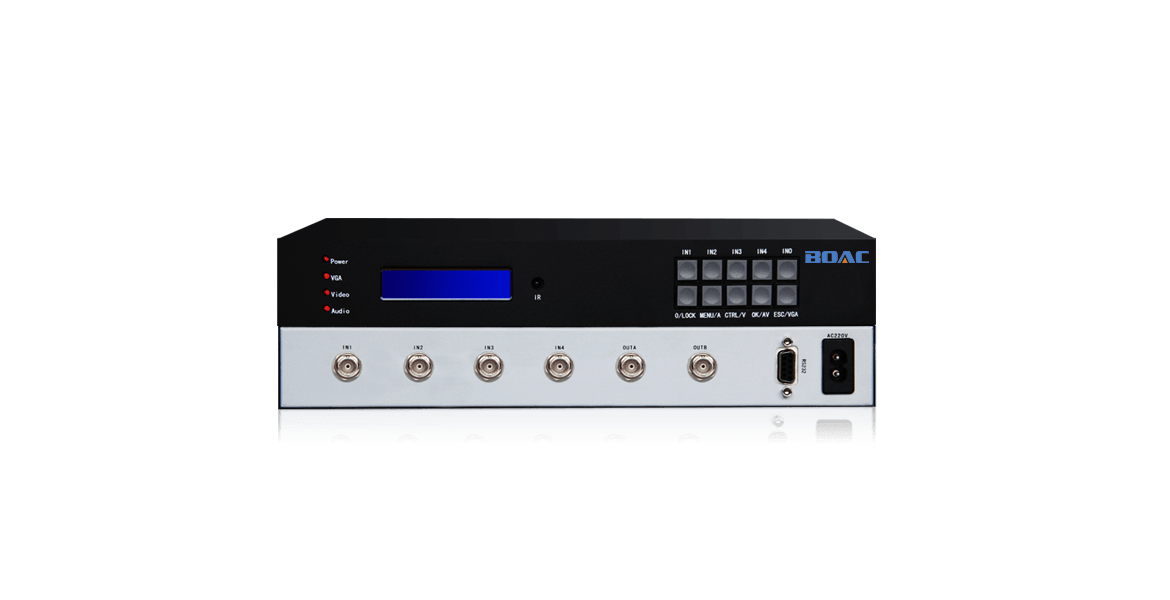

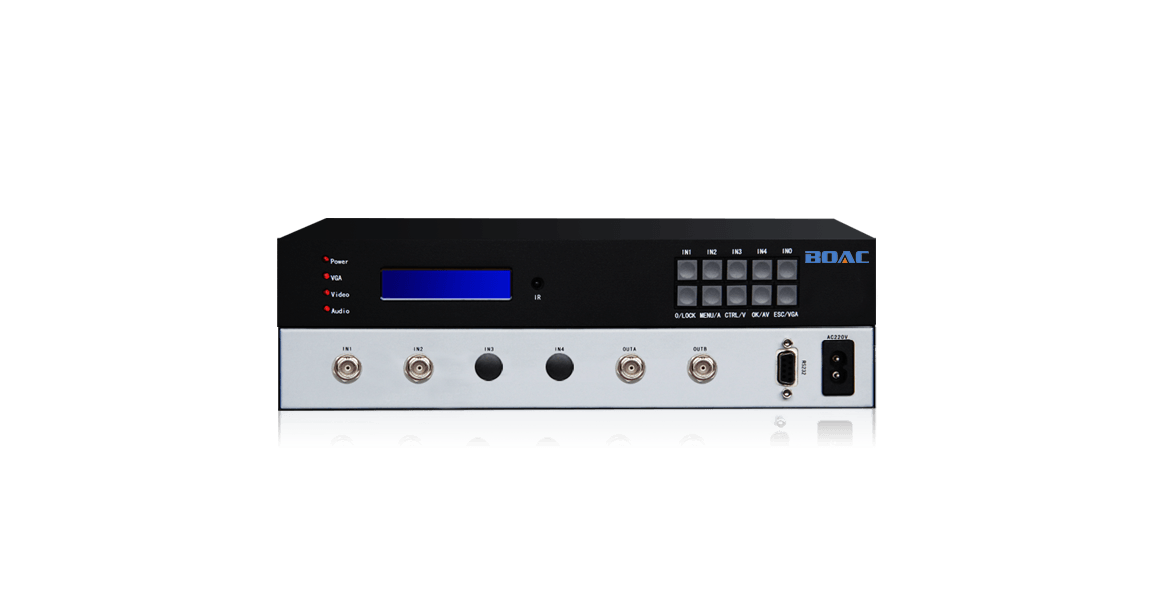

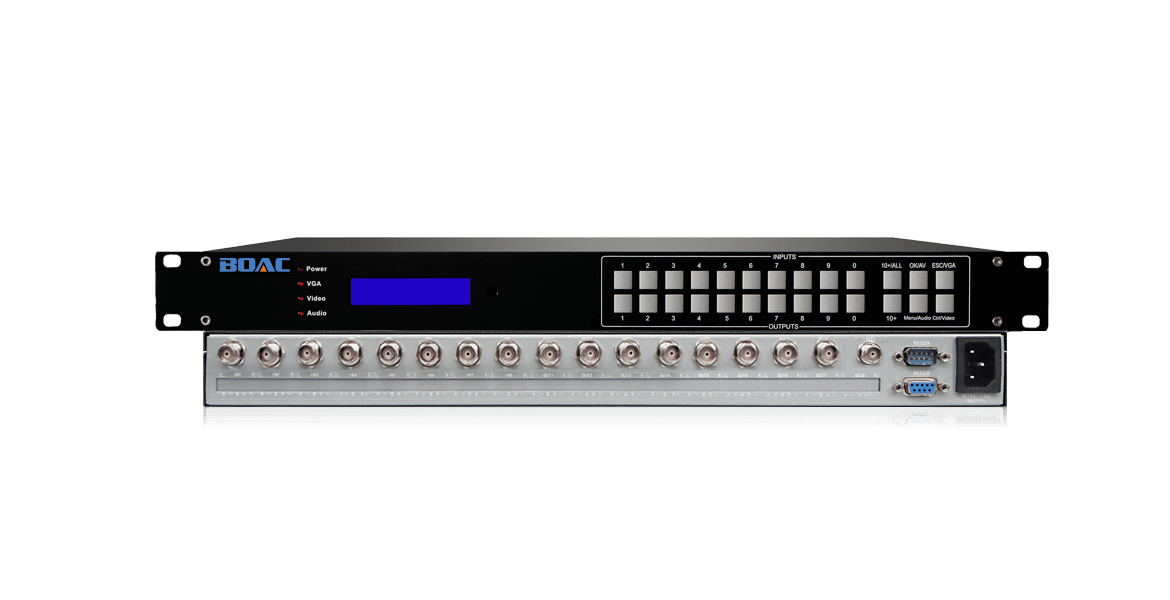

支持2/4/8/16/32/64路SDI信號作為輸入。(32路以上需定制)
完善的接口設計
獨立的視頻信號輸入輸出；采用BNC母頭接口，接口連接緊密不易松動；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
IP地址對進行控制
可以通過控制服務器IP地址對進行控制。
基本參數：
帶寬(速率) 1.5GBits（HD-SDI）/3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
信號接口 BNC
支持分辨率 1080P
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬(速率) 1.5GBits（HD-SDI）/3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
信號接口 BNC
支持分辨率 1080P
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
